电力安装

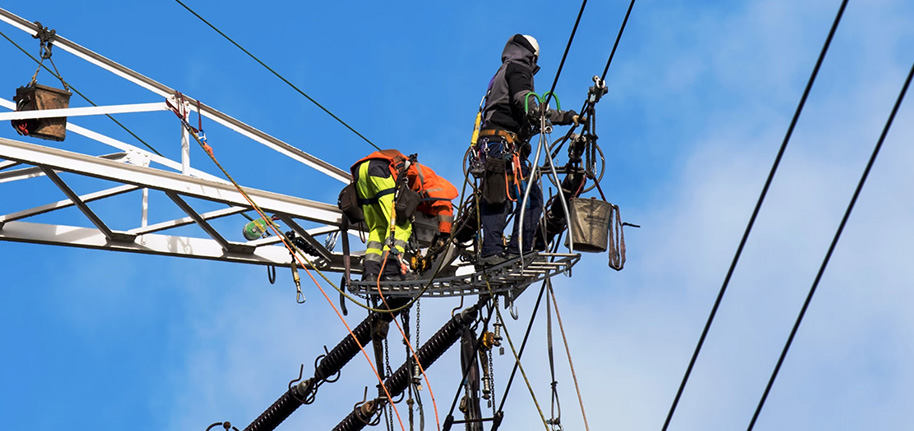

外线工程




外线工程简介:

输电和配电线路工程的总称。发电厂生产的电能,经升压站将电压升高后,将其传输到远距离的变电所的线路称为输电线路;电能在变电所或配电所降低电压后,将其输送、分配到工厂或建筑物内各用户的线路,称为配电线路。


外线工程分类:

外线工程包括外线电缆施工,外线铁塔工程等。


外线施工重点:

配电线路采用10千伏及以下电压。1千伏以下称为低压配电线路,1千伏及以上称为高压配电线路。输电线路和高压配电线路一般采用三相三线制,低压配电线路则采用三相四线制或单相两线制。


外线工程中所用的主要电工材料和元件有:导线、架空地线(即避雷线)、绝缘子和金具、杆塔、基础、接地装置等。通常要求导线具有导电性能好、机械强度高、耐腐蚀、重量轻等特点。一般采用铝绞线或钢心铝绞线。避雷线用于35千伏及以上输电线路中,以减少雷击事故,一般采用钢绞线。绝缘子用来固定导线并起电绝缘作用,常用的有针式、蝶式、悬式三种,此外还有新发展的瓷横担绝缘子。金具是用来固定导线和避雷线的金属附件,有些则用以消除导线和避雷线的震动。杆塔是支撑构件,多采用钢筋混凝土部件,在超高压线路中,则采用铁塔。基础是杆塔地下固定用结构。接地装置用来散泄雷击电流和工频故障电流,起到防雷和保证人身安全的作用。


外线工程目前多是架空线路。随着城市高层建筑的增多,电缆配电线路也日趋增多。电缆线路的外线工程包括电缆本体、电缆地下敷设工程。外线工程受地形、地质条件的影响很大,因此选择合理的路径是非常重要的。

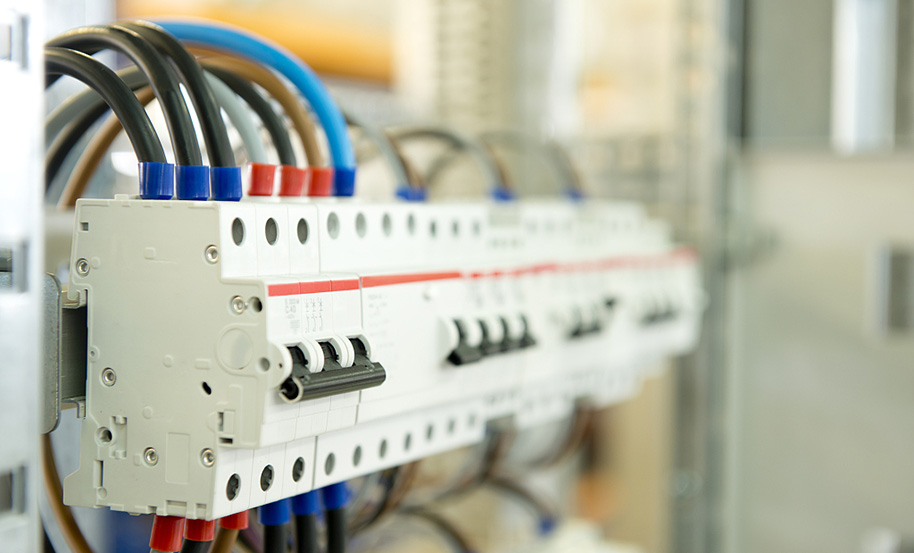

计量安装




住宅小区供电设施是城市配电网的重要组成部分,应纳入配电网统一规划,为提升成都市房地产开发管理水平,创建最佳人居环境城市,新建住宅电力户表工程供配电设施的建设应符合当地电力发展及城市发展规划。


供配电系统的设计应与新建住宅电力户表工程详规设计同步。 新建住宅电力户表工程供配电方案的制定,应根据负荷性质和容量,按照安全、可靠、经济和便于管理的原则,以缩短低压供电半径,提高供电质量为目标,满足居民生活水平增长对用电的需求。 新建住宅电力户表工程内供配电设施应实现规范化、标准化,以简化设计、施工,缩短建设周期,方便运行维护,降低运行维护成本。


新建住宅电力户表工程供配电设备的选型应执行国家有关技术经济政策,采用运行安全可靠、技术先进、维护方便(免维护或少维护)、操作简单、节能环保型的设备。新建住宅电力户表工程内应根据城市规划要求,从美化环境、提高供电可靠性出发,建设以电缆线路为主的配电网。

临时用电方案




方案背景:

临时用电通常指配电系统使用的时间比较短,具有临时的性质,比如基建工地、农田基本建设、农村养殖业和非正常年景的新增抗旱、排涝用电及其他需要。临时施工用电因其临时性较强,用电敷设标准要求相对较低,现场条件复杂,施工人员近距离接触频繁,所以对专业技师以及安全措施要求相对要高。


 施工用电管理工作是临时施工用电安全技术规范的核心内容,按照《施工现场临时用电安全技术规范JGJ46-2005》3.1.1条规定:施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者,应编制用电组织设计。


方案流程:

一、 工程概况及现场勘测

二、 确定电源进线、变电所或配电室、配电装置、用电设备位置及 线路走向

三、 进行负荷计算

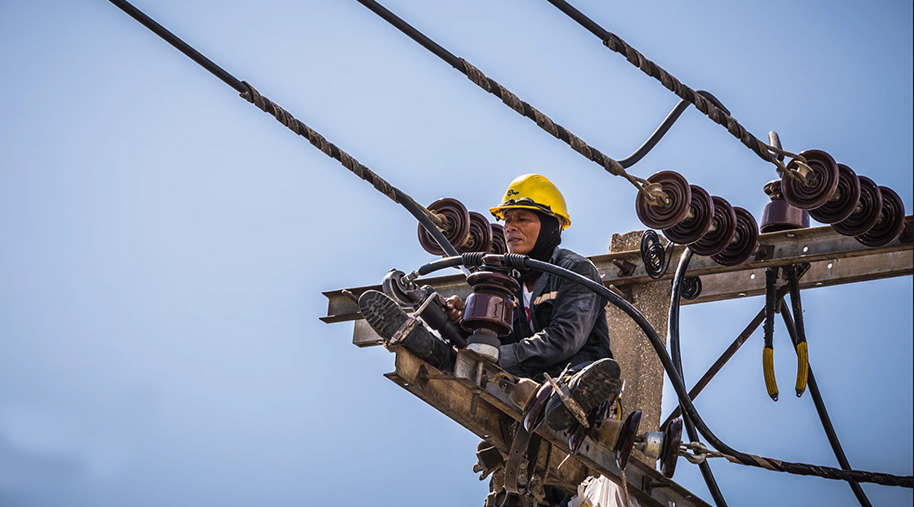

线路工程




方案背景:

由于配电网建设长期投入不足,随着经济的迅猛发展,城市快速扩张,城乡一体化进程加快,电网尤其是供电设施已不能满足需求,部分地区建设规划没有充分考虑供电基础设施建设的要求,给电网建设带来一定难度。一些建设中的工程没有预留变压器、配电站等电力基础设施建设用地,影响了电网的配套跟进和部分居民区电力的有效供应。


同时,电网发展不平衡,结构性矛盾突出。配电网络存在许多薄弱环节,有的乡镇配电台区布点少,容量小,线路严重老化,安全隐患较为严重。


国内很多供电设施已运行10余年,电力设施陈旧老化,其安全状况和供电能力已无法满足新时期城市发展和农村用电需求,供电“卡脖子”问题突出,个别地区停电频繁,供电质量难以保证。


所以,我们需要一些线路改造工程。当然,找东方大华!


施工规范:

《10kV及以下架空配电线路设计技术规程》(DL/T 5220--2005)

《架空绝缘配电线路杆塔结构设计技术规定》(DL/T601--1996)

《架空绝缘配电线路金具技术条件》(DL/T765.1--2001)

《城市电力电缆线路设计技术规定》(DL/T5221--2005)

《电力工程电缆设计规范》(GB 50217--2007)

《电气装置安装工程电缆线路施工及验收规范》(GB 50168--2006)

《架空绝缘配电线路施工及验收规程》(DL/T602--1996)

《农村低压电力技术规范》

《国家电网公司输变电工程典型设计10KV配电工程分册》

《配网工程通用设计  20KV架空配电线路分册》


实际项目:

为保护客户隐私,该方案将具体项目名称隐去,同时因篇幅有限,只做了部分摘抄,具体电力工程项目,我们期待您的来电。

工程概况:

此工程建设年代时间比较早,投运时间长,服役时间已经超过10年,存在低压电缆出线错综复杂,设备运行环境恶劣,稳定性差等问题,再加上近几年周边经

变电站工程


QQ


方案背景:

110kV变电站工程高低压成套设备安装室外,高压设备安装:导线安装;避雷针安装;主变压器安装3台;龙门架安装6架及变压器中心点接地隔离开关;中性点避雷器安装。


室内高压设备安装:母线、支柱绝缘子及套管安装;高压成套开关柜安装;电容器电抗器安装;消弧柜、控制柜安装;一次电缆敷设。


低压电气设备安装:母线、支柱绝缘子及套管安装;低压成套配电屏安装。


控制室设备安装:整流装置安装;蓄电池组安装;二次回路结线;二次电缆敷设;控制、保护、信号屏台安装。


接地装置安装:接地装置安装;


站内防火部分:消防设施系统安装;


以上安装设备应做的所有试验。


110kV变电站与高低压供电线路的安装对接。


特性:主变压器SFSZ10-2000/110,容量比:100%/100%/100% YN,YO,d11;


施工规范:

《电气装置安装工程高压电器施工及验收规范(GBJ147-90)》

《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范(GBJ148-90)》

《电气装置安装工程母线装置施工及验收规范(GBJ149-90)》

《电气装置安装工程电气设备交接试验标准(GB50150-91)》

《电气装置安装工程电缆线路施工及验收规范(GB50168-92)》

《电气装置安装工程接地装置施工及验收规范(GB50169-92)

《电气装置安装工程盘、柜及二次回路结线施工及验收规范(GB50171-92)》

《电气装置安装工程蓄电池施工及验收规范(GB50172-92)》

《电气装置安装工程反事故措施》


实际项目:

为保护客户隐私,该110kv变电站工程方案将具体项目名称隐去,同时因篇幅有限,只做了部分方案摘抄,具体电力工程项目,我们期待您的来电。


工程概况:由于本工程在市郊地带,周边环境复杂,做好安全防护措施尤为重要,因此各项工作均在防护措施得当、并有专职安全人员监视的情况下进行正确操作,以确保安全生产。并设专人看护工器具及材料。


1)户外一次设备安装工序:一次设备基础调整→一次设备安装调整试验→一次设备连线→主变及辅助设备安装调整试验。

2)6kV 设备安装工序:户内6kV 高压开关柜安装调试试验→户外 6kV 母线桥安装。         3)6kV 电力补偿装置安装工序:6k
